• 项目介绍

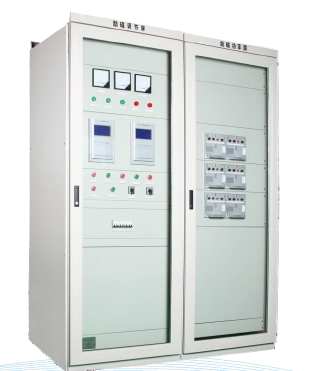

PWL系列微机励磁屏


一、适用范围

适用于300MW以下各种同步发电机的励磁调节与控制,可充分满足电厂的各种运行工况,实现“无人值班(少人值守)”。

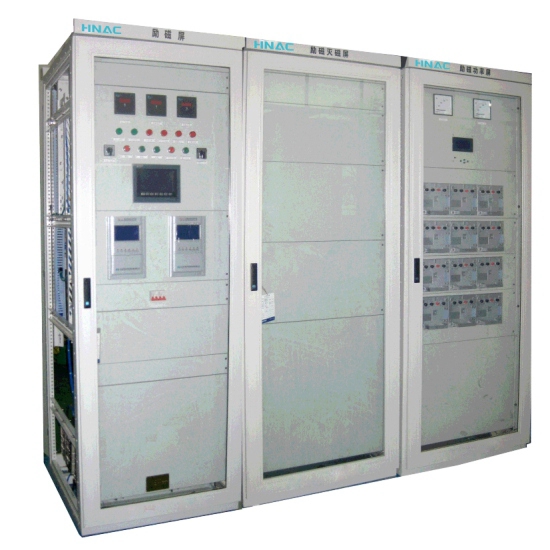

大功率微机励磁系统


二、产品特点

1、采用标准嵌入式结构

2、三相全控桥结构

3、 自适应调节方式

4、大功率可设计为双桥或多桥结构

5、多桥均流系数可达0.95以上

6、 直观的显示模式(可设计触摸屏)

7、脉冲驱动能力强

8、完善的自检功能

9、 自复归功能

10、完善的试验功能

11、完善的限制保护功能

12、 优良的控制特性

13、 可靠的双电源供电

14、采用RS-485和以太网方式通讯

15、 数字式输入与输出

16、采用双励磁调节器控制调节,可以组成双以太网网络

、主要技术参数

1、模拟量输入通道 :13路

2、模拟量输入参数分辨率 :2^16

3、 数字量输入 :16路

4、数字量输出 :32路

5、自动/手动调节范围 :(10~130)%额定值

6、起励:超调量小于10%额定值,起励时间小于2.5秒,振荡次数小于3次

7、 调差率 :软件无功调差 ±15%

8、调压精度 :不大于±0.5%

9、晶闸管移相范围 :5~165°

10、 晶闸管控制角分辨率 :1/4096

11、励磁系统能满足机组手动和自动准同期并网发电

12、保证能在110%励磁电流情况下长期工作

13、机组运行频率变化1%,额定机端电压变化不大于0.25%

14、机端电压下降为80%额定值时,提供1.8倍以上的强励电流,持续时间不小于20秒

15、励磁系统电压响应时间:上升时间小于0.08秒,下降时间小于0.15秒

16、电压反应比不小于2单位/秒

17、自动励磁调节器的调节精度小于0.2%额定电压

18、正常起励方式为残压起励,当残压为额定电压的2%时即可起励,当无残压时,由微机检测控制自动它励起励,无需人工干预,自动它励的容量为1kVA,起励无超调、无振荡

19、发电机突甩额定有功和额定无功负荷后,机端电压超调量不大于额定10%,振荡次数不超过3次,调节时间不大于5秒

20、励磁PT设有断线检测、自动切换和保护,并发信号

21、转子过压保护,并发信号

22、风机停风限制保护,并发信号

23、功率桥整流故障保护,并发信号

24、欠励限制功能

25、强励顶值限制功能和强励反时限功能

26、具有远方控制和就地控制功能

27、 自动励磁调节器的调节精度优于0.5%额定电压

28、可以用RS-485或以太网与上位机通讯

29、可以采用开关量做接口

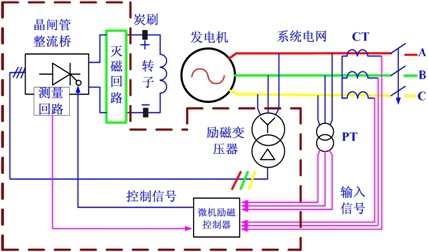

自并励微机励磁系统

四、主要功能

1、最大励磁电流值(反时限)限制和强励反时限限制;

2、转子过压保护功能;

3、PSS功能;

4、欠励限制+失磁保护功能;

5、软件移相及调差;

6、自动跟踪系统电压或给定电压;

7、 发电机PT断线监测及自动切换保护;

8、 装置停风、可控硅故障和部分切除时的保护功能;

9、 功率桥整流故障保护;

10、在线修改参数和实时参数显示;

11、实时数据录波;

12、装置自诊断和恢复;

13、恒压、恒流、恒无功、恒功率因数等多种调节方式;

14、 软件的自检及容错功能;

15、 适应式变结构、变参数并联PID调节规律;

16、远方控制和就地控制功能;

17、可以用RS-485或以太网与上位机通讯;

18、可以采用开关量做接口。

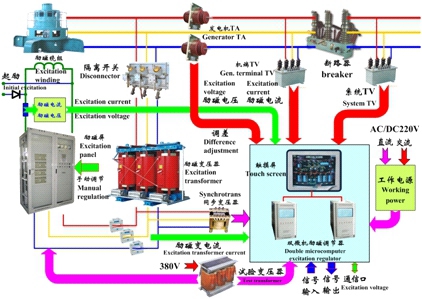

双微机励磁调节器的励磁系统
