• 项目介绍

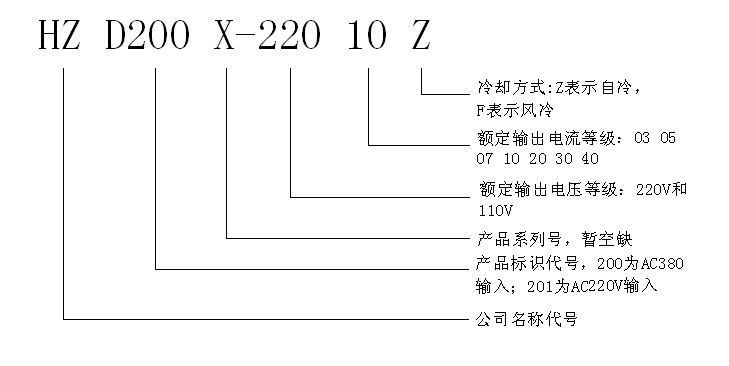

HZD200系列智能型高频开关电源

华自科技股份有限公司自主研发的智能型高频开关电源,是专为电力系统设计,具有“四遥”功能的高频开关电源,模块采用世界领先的“谐振电压型双环控制的谐振开关电源技术”,具有体积小、重量轻、效率高、可靠性高等优点。产品包括220V和110V两大系列,十几个品种,配有标准RS-485接口,易于与自动化系统对接,适用于各类变电站、发电厂及水电站。


一、主要特点

1、效率高,模块效率可达到95%~96%。

2、 重量轻,体积小。

3、采用“三相无源功率因数校正电路”,输入无中线,功率因数可达0.94。

4、采用隔离自主均流,并机不均流度<±3%,可保证二十台以上模块良好并机。

5、 模块内置直流输出隔离二极管,用户无需外设。

6、风冷模块风扇为简易更换模式,无需拆装机壳就可快速更换。

7、模块具有RS-485接口,方便接入自动化系统进行通信。

8、模块为LED数码管显示,分别设置显示切换按钮、手动调压按钮、拨码开关,操作简单。

9、输出过压保护:内置过压保护电路,出现过压后模块自动锁死,模块故障指示灯亮,故障模块自动退出工作,不影响整个系统正常运行;过压保护点:220V模块为320V±5%,110V模块为160V±5%。

10、输出限流保护:每个模块输出电流最大限制为额定输出电流的1.05倍。

11、 短路保护:采用回缩下垂限流方式,模块电流输出特性如图1-1,输出短路时模块在瞬间把输出电压拉低到零,限制短路电流在额定输出电流的15%以下。模块可长期工作在短路状态,不会损坏,排除故障后模块可自动恢复工作。

12、模块并联保护:模块内部有并联保护电路,故障时模块自动退出系统,不影响其它模块正常工作。

13、过温保护:模块检测散热器温度超过85℃左右时自动关机保护,温度降低后模块自动启动。

14、过流保护:过流保护可自动恢复。

二、电源使用环境

1、在海拔2000米以下工作。

2、设备工作环境温度范围为-10℃~+40℃,存储环境温度范围为-40℃~+60℃。

3、环境最大相对湿度不超过90%(环境温度25℃)。

4、运行地点无导电尘埃,无腐蚀金属和破坏绝缘的气体或蒸汽。

5、在室内场合下使用。

6、如在不符合上述条件的特殊环境中使用,用户应在订货时提出,以保证产品能够可靠地工作。

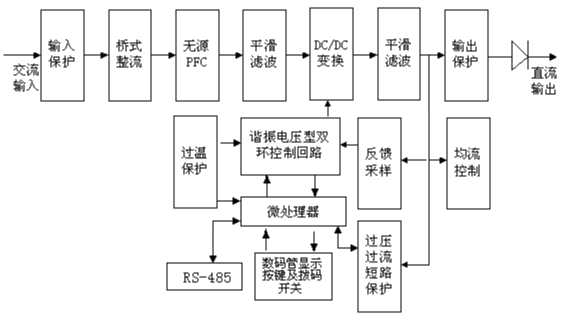

三、电源工作原理
