• 项目介绍

HZ-MPS系列光储一体机

一、产品概述

HZ-PCS系光储一体机是连接于光伏阵列、电池系统与电网(/或负荷)之间的实现电能转换的装置,可控制光伏的放电过程和蓄电池的充电、放电过程,进行交直流的变换,在无电网情况下可直接为交流负荷供电。小型光储一体机可应用于家庭供电、野外供电、通讯基站等场景,大中型光储一体机,可应用于发电侧储能、电网侧储能、微电网储能等场景。

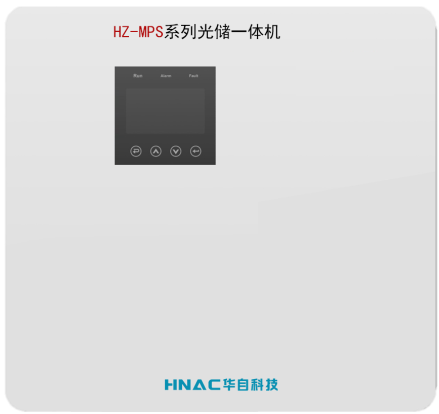

小型光储一体机

1、灵活

输入电压范围宽;兼容铅酸和锂离子电池; 等多种电池接入

2、优雅
外观时尚,轻巧简便;自然冷却,噪音小;IP65防护等级,壁挂式设计节省空间

3、可靠
电池反接保护;兼容防逆流功能;满功率放电,电池充满后自动断开充电器

4、先进

家庭智慧能源管理终端;电力调度和需求侧响应管理节点;分布式虚拟电站管理节点;

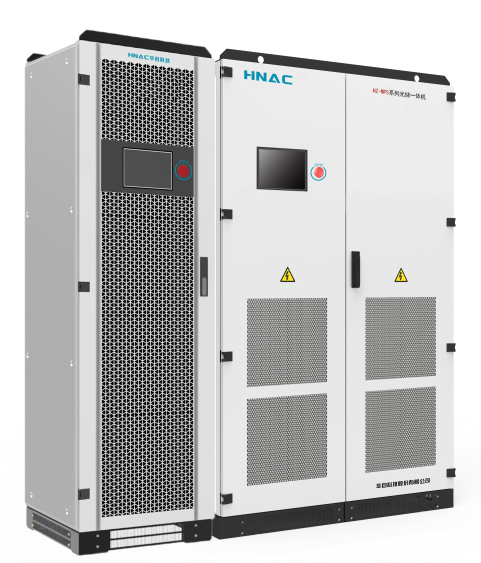

大中型光储一体机


1、灵活

多种工作模式可灵活设定;灵活支持锂电池及铅酸电池;光伏控制器可扩容,方便光伏容量灵活配置

2、方便

一体化方案,支持负载、电池、电网、柴油发电机、光伏同时接入;集成EMS功能,供电安全稳

定,新能源利用率最大化

3、可靠

电池容量及放电时间预判;CAN及RS485接口、Modbus通信协议;并离网状态无缝切换,不间断供应负载;内置隔离变压器负载适应性强;完善的保护功能,保护一体机及电池。

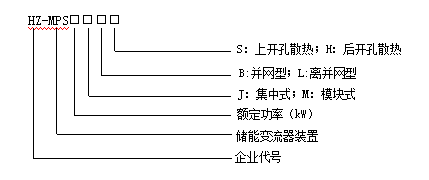

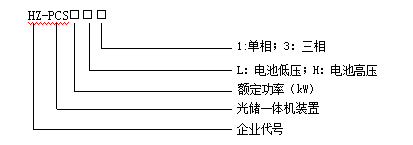

二、 型号及含义

1、 小型光储一体机



2、 大中型光储一体机

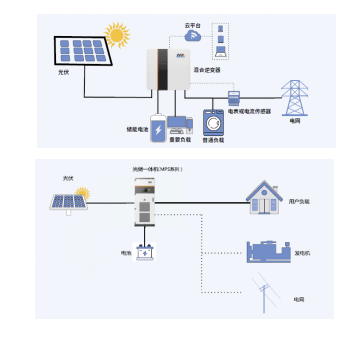

四、 技术参数产品应用图


1、 小型光储一体机(单相电池低压系列)

型号

HZ-MPS3L1

HZ-MPS3.6L1

HZ-MPS4L1

HZ-MPS5L1

HZ-MPS5.5L1

HZ-MPS6L1

输入参数(光伏)

最大功率

4600W

5600W

6000W

最大直流电压

125Vdc

直流电压工作范围

125-550Vdc

MPPT工作电压范围/额定电压

125-550Vdc/360Vdc

各组件最大输入电流

14A

MPPT数量/各最大并联组串数

2/1

输出参数(交流)

额定输出功率

3000W

3680W

4000W

5000W

5500W

6000W

最大输出电流

13A

16A

17.4A

23A

23.9A

26A

电网电压/范围

230 Vac /180Vac~280Vac

电网频率

50/60Hz

功率因素

1(0.8超前~0.8滞后可设置)

THDI

<3%

电网连接类型

L+N+PE

电池数据

电池电压范围

42Vdc~59Vdc

最大充电/放电电流

75A/75A

110A/110A

电池类型

锂电池/铅酸电池

放电深度

80%DOD/50%DOD

电池容量

2.5-12.5kWh

通讯接口

CAN/RS485

应急电源输出参数

额定功率

3000W

3680W

4000W

5000W

5500W

6000W

额定输出电压

230 Vac

额定输出电流

13A

16A

17.4A

23A

23.9A

26A

额定输出频率

50Hz

自动切换时间

<20ms

THDU

<2%

并机运行

具备

常规数据

电池充放电效率

95%

最大效率

97.6%

MPPT效率

99.9%

防护等级

IP65

噪音

<35dB

环境温度

-25℃~+60℃

冷却方式

自然冷却

相对湿度

0-95%无冷凝

海拔高度

2000m以下不降额

尺寸(宽/深/高)

500/200/515mm

重量

25kg

隔离变压器

停电自耗电

<3W

显示与通信

显示

LCD

通讯方式

RS485、CAN、DRM(具备)/Wifi、Lan(可选)

认证

CGC、TUV


2、 小型光储一体机(单相电池高压系列)

型号

HZ-MPS3H1

HZ-MPS3.6H1

HZ-MPS4H1

HZ-MPS5H1

HZ-MPS5.5H1

HZ-MPS6H1

输入参数(光伏)

最大功率

4600W

5600W

6000W

最大直流电压

125Vdc

直流电压工作范围

125-550Vdc

MPPT工作电压范围/额定电压

125-550Vdc/360Vdc

各组件最大输入电流

14A

MPPT数量/各最大并联组串数

2/1

输出参数(交流)

额定输出功率

3000W

3680W

4000W

5000W

5500W

6000W

最大输出电流

13A

16A

17.4A

23A

23.9A

26A

电网电压/范围

230 Vac /180Vac~280Vac

电网频率

50/60Hz

功率因素

1(0.8超前~0.8滞后可设置)

THDI

<3%

电网连接类型

L+N+PE

电池数据

电池电压范围

250Vdc~400Vdc

最大充电/放电电流

20A

电池类型

锂电池/铅酸电池

放电深度

80%DOD/50%DOD

电池容量

2.5-12.5kWh

通讯接口

CAN/RS485

应急电源输出参数

额定功率

3000W

3680W

4000W

5000W

5500W

6000W

额定输出电压

230 Vac

额定输出电流

13A

16A

17.4A

23A

23.9A

26A

额定输出频率

50Hz

自动切换时间

<20ms

THDU

<2%

并机运行

具备

常规数据

电池充放电效率

95%

最大效率

97.6%

MPPT效率

99.9%

防护等级

IP65

噪音

<35dB

环境温度

-25℃~+60℃

冷却方式

自然冷却

相对湿度

0-95%无冷凝

海拔高度

2000m以下不降额

尺寸(宽/深/高)

500/200/515mm

重量

28kg

30kg

30kg

隔离变压器

停电自耗电

<3W

显示与通信

显示

LCD

通讯方式

RS485、CAN、DRM(具备)/Wifi、Lan(可选)

认证

CGC、TUV

3、 小型光储一体机(三相电池高压系列)

型号

HZ-MPS8H3

HZ-MPS10H3

HZ-MPS12H3

HZ-MPS15H3

HZ-MPS20H3

输入参数(光伏)

最大功率

10000W

13000

15000W

18000W

24000W

启动电压

125Vdc

最大直流电压

1000Vdc

MPPT工作电压范围

370-800Vdc/720Vdc

各组件最大输入电流

11A

MPPT数量/各最大并联组串数

2/1

2/1

2/1

2/2

2/2

输出参数(交流)

额定输出功率

8000W

10000W

12000W

15000W

20000W

最大输出电流

13.3A

16.7A

20A

25A

33.3A

电网电压/范围

400 Vac /360Vac~440Vac

电网频率

50/60Hz

功率因素

1(0.8超前~0.8滞后可设置)

THDI

<3%

电网连接类型

3W+N+PE

电池数据

电池电压范围

170Vdc~500Vdc

最大充电/放电电流

20A

20A

30A

40A

50A

电池类型

锂电池/铅酸电池

放电深度

80%DOD/50%DOD

电池容量

4-16kWh

5-20kWh

6-24kWh

7.5-30kWh

10-40kWh

通讯接口

CAN/RS485

应急电源输出参数

额定功率

8000W

10000W

12000W

15000W

20000W

额定输出电压

400 Vac

额定输出电流

12A

15A

18A

23A

30A

额定输出频率

50Hz

自动切换时间

<20ms

THDU

<2%

并机运行

具备

常规数据

电池充放电效率

96%

最大效率

97.6%

MPPT效率

99.9%

防护等级

IP65

噪音

<35dB

环境温度

-25℃~+60℃

冷却方式

自然冷却

相对湿度

0-95%无冷凝

海拔高度

2000m以下不降额

尺寸(宽/深/高)

500/200/515mm

重量

36kg

隔离变压器

停电自耗电

<3W

显示与通信

显示

LCD

通讯方式

RS485、CAN、DRM(具备)/Wifi、Lan(可选)

认证

CGC、TUV

4、 大中型光储一体机

型号

HZ-MPS30JLH

HZ-MPS50JLH

HZ-MPS100JLH

HZ-MPS150JLH

HZ-

MPS250JLH

HZ-

MPS500JLH

交流(并网)

额定功率

33kVA

55kVA

110kVA

165kVA

275kVA

550kVA

有功功率

30kW

50kW

100kW

150kW

250kW

500kW

额定电压

400Vac

额定电流

43A

72A

144A

217A

361A

722A

电压范围

320-460Vac

额定频率

50/60Hz

频率范围

45-55/55-65Hz

THDI

14A

功率因素

2/1

连接类型

3W+N+PE

隔离变压器

交流(离网)

额定功率

33kVA

55kVA

110kVA

165kVA

275kVA

550kVA

有功功率

30kW

50kW

100kW

150kW

250kW

500kW

额定电压

400Vac

额定电流

43A

72A

144A

217A

361A

722A

THDU

≤2%线性

额定频率

50/60Hz

过载能力

110%-10分钟、120%-1分钟

光伏输入

最大输入电压

1000Vdc

最大光伏功率

36kW

60kW

120kW

180kW

275kW

550kW

MPPT电压范围

520Vdc-850Vdc

常规数据

尺寸(宽/深/高)

800/800/2050mm

1200/800/2050mm

1800/800/2050mm

2800/1050/2050mm

重量

440kg

620kg

900kg

1250kg

1700kg

3250kg

防护等级

IP20

噪音

<65dB

环境温度

-25℃~+60℃

冷却方式

智能风冷

相对湿度

0-95%无冷凝

海拔高度

6000m(3000m以上降额)

停电自耗电

<30W

显示与通信

显示

LCD

通讯方式

RS485、CAN、DRM(具备)/Wifi、Lan(可选)
