• 项目介绍

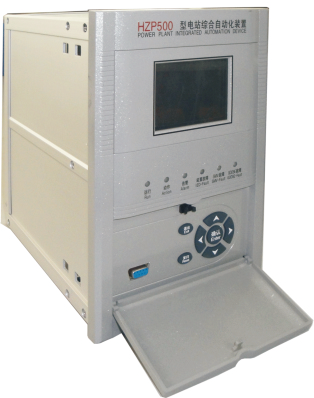

HZP500系列全数字化微机保护装置


一、适用范围

1、HZP500系列保护装置适用于采用IEC61850通讯规约的110kV 及以下电压等级的发电系统、输配电系统和用电系统的保护、测量、控制和RTU等功能。可以组屏安装,也可就地安装到开关柜。

2、HZP500系列合并器是数字式光电电流电压互感器(以下简称“光电互感器”)的合并单元。

3、HZP500系列数字化智能单元是将传统一次开关设备接入过程层总线的智能终端设备。

二、产品特点

1、高性能、高可靠硬件平台

采用高性能浮点DSP + FPGA + ARM的多CPU结构,全工业级平台设计,配合可靠性嵌入式实时多任务操作系统,既保证保护计算的实时性和快速性,又保证界面的丰富度和可操作性。

2、无AD设计

全数字化,无AD设计,直接支持IEC61850-9-2协议,通过光纤以太网采样。

3、支持GOOSE

支持IEC61850协议GOOSE服务,可放弃传统的开入/开出板,通过光纤以太网采集开入信号以及发送跳闸命令。

4、高抗干扰机箱

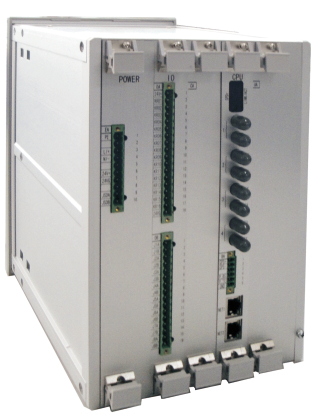

采用整体面板,加强型单元箱,抗强振动、强干扰设计,适应于恶劣环境。并采用全新后拔插组合结构,强弱电分离,强电直接从插件出线,保证装置的高可靠性。

5、硬件模块化

硬件模块化结构设计,互换能力强,维护简单,极大的减少了备品配件。

6、功能设计全面化

软件采用功能模块化设计,各种功能可灵活配置,以满足用户不同要求。

装置可存入10套定值,修改定值、切换运行方式极为方便。

具有事故顺序记录和事故追忆功能,可保存最后200次带时间、故障电流、电压信息的事件记录;大容量故障录波,录波时间由用户整定,总录波时间最长可达到20s,并且故障数据停电不丢失。

装置内嵌定时硬件自检功能,当装置内部故障时能及时检测到并告警。

7、全汉化的图形用户界面

实时显示电流、电压、频率、功率及各种事件信息外,还可显示接线图,显示界面可通过前面板的RS-232接口在线组态。按键操作简单,中英文操作界面,多级用户权限管理,便于现场运行维护人员操作。

8、高精度时钟

装置设计有高精度硬件时钟电路,支持SNTP网络对时及IRIG-B(DC编码)对时,实现与系统时钟同步。

1)HZP500系列合并器既可接入电子式或光电式互感器, 也能接入传统互感器, 支持SNTP网络对时,IRIGB对时,采用100M以太网接口和硬件解码技术,具有100M满流量数据处理能力。

2)HZP500系列智能单元可以实现传统一次设备就地数字化,具有智能五防功能,实现了跳闸接点和压板的自检功能解决了二次回路状态监测的盲区,支持变电站二次系统的状态检修。既能户外柜体安装,也能组屏安装,通讯规约符合IEC61850标准。

3)HZP500系列产品均支持IEC61850通讯:装置提供双口高速100M以太网接口,支持IEC61850/MMS协议,提供快速、高可靠性的通信。

三、主要技术指标

1、 额定电气参数

1)交流工作电压:AC220V,允许偏差20%~+20%,50Hz(60Hz) ± 1%

2)交流额定电压:DC220V或DC110V,允许偏差20%~+15%

3)频率额定值:50Hz或60Hz

2、二次电流(TA)额定值:5A或1A

3、 二次电压(TV)额定值:100V或 100/√3V,110V或110/√3V

4、 保护精度

固有动作时间:≤30ms        时间定值误差:≤±1%    开入分辨率:≤1ms

5、光纤通道参数

光纤类型:单模或多模可选 光纤接口:ST

6、HZP500系列合并器主要技术指标 :

采用回路精确工作范围 :

1)电压 :0.1Un~1.2Un         电流 :0.2In~1.5In

2)模拟量测量精度 :

3)电压采样误差小于±0.2%(0.1Un~1.2Un)

4)电流采样误差小于±0.2%(0.2In~1.5In)

5)采样同步误差 :不超过±0.2°

7、 HZP500系列智能单元主要技术指标 :

1)开关量输入 :最多支持192路

2) 开关量输出 :最多支持160路

3)IEC81850-9-2规约 :最多22路

4)GOOSE出口动作时间 :不超过7ms(含继电器出口时间)

8、 绝缘性能

1)绝缘电阻:装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V的兆欧表,测量其绝缘电阻值,正常试验条件下各电压等级的各回路绝缘电阻不小于100MΩ。

2)介质强度:在正常试验大气条件下,装置能承受频率为50Hz,电压为2000V,历时一分钟的工频耐压试验,而无击穿闪络及元件损坏现象。

3)冲击电压:在正常试验大气条件下,装置的电源输入回路,交流回路,输出触点回路对地,以及回路之间能承受1.2/50us的标准雷电波的适时冲击电压试验,开路试验电压5kV。

9、 耐湿热性能

装置能承受GB/T 7261-2000第20章规定的潮湿试验,最高试验温度+40℃,最大湿度95%,试验时间为2周期(48h)的交变湿热试验。

10、 振动

装置能承受GB/T 7261-2000第16章规定的严酷等级为1级的振动响应试验和振动耐久能力试验。

11、 冲击

装置能承受GB/T 7261-2000第17章规定的严酷等级为1级的冲击响应试验和冲击耐久能力试验。

12、 碰撞

装置能承受GB/T 7261-2000第18章规定的严酷等级为1级的碰撞试验。

13、 抗电气干扰性能

1)静电放电抗干扰度:通过GB/T 14598.14 -1998 标准静电放电抗干扰Ⅳ级试验

2)射频电磁场辐射抗干扰度:通过GB/T 14598.9 -2002 标准射频电磁场辐射抗干扰度Ⅲ级试验

3)电快速瞬变脉冲群抗扰度:通过GB/T 14598.10-2007 标准电快速瞬变脉冲群抗扰度A级(Ⅳ级)试验

4)浪涌冲击抗扰度:通过GB/T 14598.18-2007 标准浪涌冲击抗扰度Ⅲ级试验

5)射频场感应的传导骚扰度:通过GB/T 14598.17-2005 标准射频场感应的传导骚扰度Ⅲ级试验

6)工频磁场抗扰度:通过GB/T 14598.19-2007 标准工频磁场抗扰度A级试验

7)振荡波抗扰度:通过GB/T 14598.13-2008 标准振荡波抗扰度Ⅲ级试验

14、环境条件

1)运行温度:-10℃~+55℃ 储藏运输:-25℃~+70℃

2)相对湿度:不大于90%,不凝露 大气压力:80~110kPa


四、主要功能

1、线路保护测控单元

2、 主变保护测控单元

3、发电机保护测控单元

4、 电动机保护测控单元

5、 电容保护测控单元

6、 母联备自投单元

7、站用变保护单元

8、 多功能测控单元
