• 项目介绍

HZ300C系统通信管理机

HZ300C通信管理机可用于电力系统,如公路、电气化铁路、地铁、矿山、石化、冶金、楼宇及其它工业自动化领域的各智能设备及系统之间进行数据交换,以实现当地或远程控制与智能设备通。

HZ300C实现对微机型继电保护、测控装置以及其他智能设备的通讯管理,负责调度主站、厂站监控系统以及DCS等监控 系统对智能设备的监视和控制,对于调度自动化系统、变电站综合自动化系统以及发电厂综合监控系统的组网模式承担着不同 的枢纽作用。


一、特点

1、高性能基于TI公司AM335X工业级处理器,采用嵌入式ARM-Linux操作系统,最高运行频率800MHz,且内部采用一块FPGA可编程逻辑芯片,提高装置的实时性。

2、 高可靠性:装置内外围器件均采用知名品牌的工业级器件,机箱采用无风扇铝型材机箱,由导热合金铸件与前后面板组合而成,密封性及导热性更好,更能适应恶劣的运行环境。

3、强抗干扰能力:装置能通过GB/T 17626-2018 中规定的4 级的静电放电干扰试验(ESD)、 4 级的电快速瞬变脉冲群干扰试验(EFT)、3 级的射频场感应传导骚扰抗扰度试验(RS)。 以及GB/T 7261-2016 规定的振动试验、冲击耐压试验、交变湿热试验。

4、丰富的对外接口

(1)HZ300C提供2路RJ45 100M b/s以太网接口、2路USB接口、1路配置下载专用调试口、2路RS232\RS485\RS422多功能复用、8路扩展RS485串行接口。

(2)HZ310C提供6路RJ45以太网接口、2路USB接口、1路配置下载专用调试口、3路RS232\RS485\RS422多功能复用、8路扩展RS485串行接口。




HZ300C与HZ310C对比

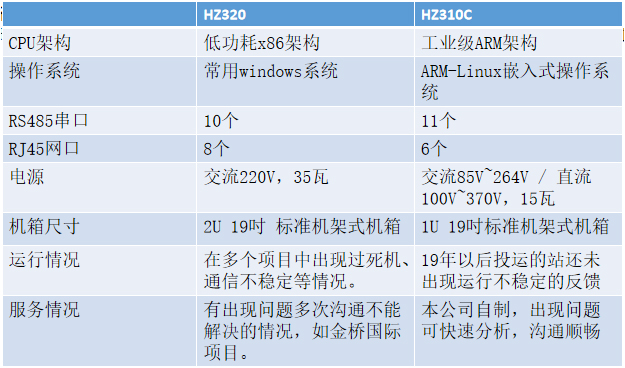

HZ300C通讯管理机与公司最常用的OEM产品HZ320通信管理机(研华ECU-4674)对比:


站内监控系统组网示意图

1、对下用于对接站内设备通信,可通过网口或者RS485口连接站内的PLC、调试器、保护器、仪表等设备采集本地数据。

2、对上通过运行HZ3000的通信组件实现与后台监控通信功能,支持大量常见设备的通信协议,新设备的通信协议需要软件研发部确认。对接第三方后台监控系统一般支持TCP MODBUS协议,如果采用其它通信协议需要软件研发部确认。

3、下图是一个单网通信结构。双网通信建议用两台通信管理机,做到双网完全独立。如果成本所限只能用一台,可以把监控电脑和下位机设备接在同一级交换机,用管理机的双网口分别接两个交换机形成两个这样的网络实现双网。



典型应用场景示意图-主从备用

为提高可靠性和便捷性,站点会当地设置后台监控,同时要求双网双通道备用,这种采用HZ300C通讯管理机主、从备用的双网结构,能实现对调度要求的数据进行双通道转发。



通讯管理机级联示意图

1、在中大型的监控系统网络中,当遇到设备比较多,数据量比较大时,单台通讯管理机不能满足要求,这时需要用多台通讯管理机才能完成采集工作。

2、当多台通讯管理机向远方主站转发数据时,必须将数据集中起来,然后再统一转发出去,这就需要用到通讯管理机的级联问题。HZ300C 通信管理机的级联方式有多种:RS485/RS422、以太网、级联服务器等方式。
