HZA100D 智能一体化测控装置

HZA100D 智能一体化测控装置（以下简称 HZA100D 装置）集继电保护、励磁调节、转速控制、数据采集、转速信号、温度测量、自动同期、PLC 顺控等功能于一体。HZA100D装置基于高性能 32 位工业处理器，采用分布式多处理器硬件结构，内部通过工业现场总线将各插件互联。

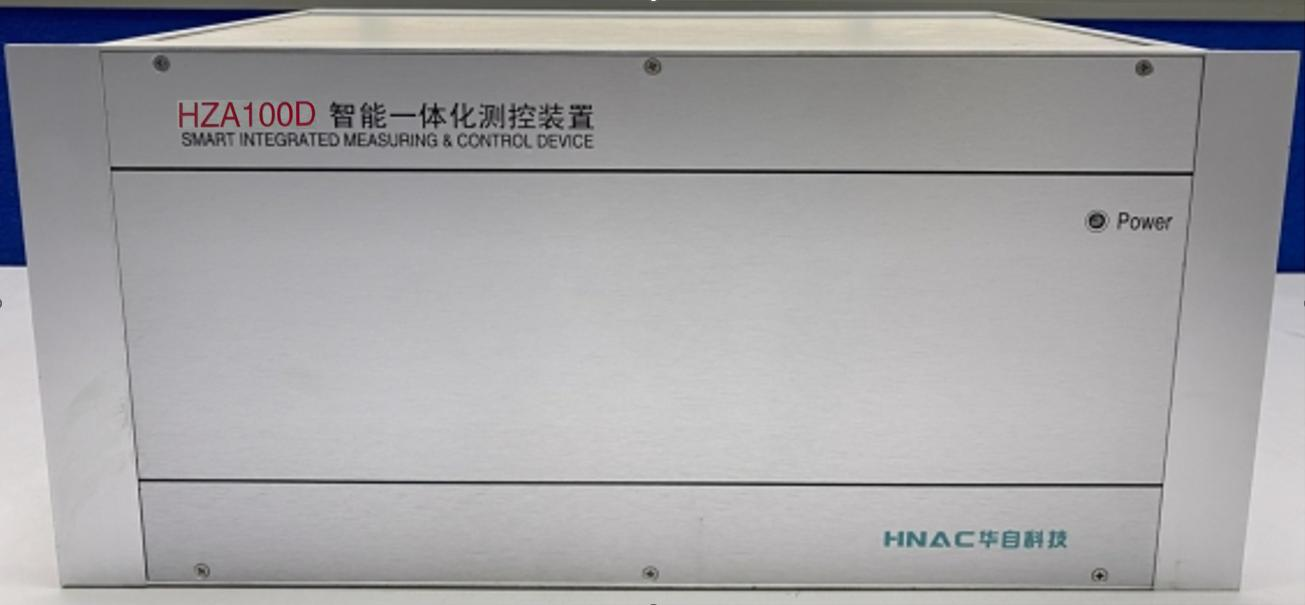

装置外观如图所示。

主要特点

(1) 模块化结构

装置硬件采用模块化插件式结构，插件类型多样，可满足不同应用场合的需求。

(2) 集成软 PLC

装置内嵌软 PLC 模块，纯软件实现硬件 PLC 的功能，可在线编程。

(3) IGBT 励磁

IGBT 控制精准，性能稳定，抗干扰能力强，特别适用于谐波较大的无刷励磁机组。

(4) 直流电机型调速器

配置直流无刷电机，具备完整的调速器功能，在电网失电情况下能可靠关机。

(5) 双现场总线架构

内部通讯采用安全可靠的双现场总线架构，通讯速率快、抗干扰能力强，易于扩展。

(6) 人机界面

配置彩色触摸屏，操作简单快捷，数据清晰直观。

(7) 冗余频率测量

支持残压测频和齿盘测速，确保频率测量可靠、稳定。

(8) 优化发电

根据水位的变化，控制多台机组自动开机、停机和负荷分配，保持机组高效发电。

(9) 远程监控

通过手机和电脑，实现对电站和机组的远程监控。

(10) SOE 事件记录

提供 SOE 事件顺序记录功能，分辨率不大于 2 毫秒。可掉电保存 3000 条以内告警记录。

(11) 自检功能

装置内部出现故障时实时检测并告警；当装置受外部强干扰出现异常时，可自动快速复位重启。

(12) 电磁兼容性

装置采用整体面板、加强型单元箱，抗强振动、强干扰设计；后拔插组合结构，强弱电分离，强电直接从插件出线；完全独立的测量、模拟量输入隔离采样通道；信号回路采用光电隔离。

主要功能

(1) 基于内嵌软 PLC 自动开、停机顺序流程控制。

(2) 机组转速测控

基于残压和齿盘测频的转速测量和保护功能。

(3) 自动准同期

开机后自动调节机组电压和转速至设定范围内，经检同期合闸并网发电。

(4) 励磁调节

(5) 水轮机控制

具备手/电一体调速器和液压调速器功能。

(6) 交流量数据采集

采集电网频率、机端频率、电网电压、机端电压、保护电流、测量电流、发电机有功功率、无功率功率、功率因数等电气量。

(7) 直流量数据采集

采集励磁电压、电流、水位、开度等直流信号。

(8) 开关量信号

支持 32 路开关量输入信号、16 路开关量输出信号。

(9) 温度测量及告警

8 路温度采集，支持 PT100 和 CU50 传感器，每路可独立设置四段告警参数。与 PLC配合可实现过温保护或过温自动降低负荷等功能。

(10) 保护功能

三段过电流保护

负序过电流保护

零序过电流保护

过负荷告警

高频保护

低频保护

过电压保护

低电压保护

联动保护

TV 断线告警

TA 断线告警

控制回路异常告警

(11) 通讯功能

2 路 RS232、2 路 RS485 串口、2 路以太网口。支持 MODBUS 协议，可与触摸屏、后台监控系统、网关装置组网连接。

(12) 按水位自动发电控制

根据采集的水位信号实现各机组的自动发电控制，机组保持在高效区运行。

(13) 远程监控

通过手机 app 和 web 端远程对机组进行监控，包括开机、停机、负荷调整、实时报警、历史数据查询等功能。
