JYN1-40.5交流金属封闭型移开式开关柜产品


JYN1-40.5交流金属封闭型移开式开关柜柜体采用优质冷轧钢板经数控机床加工,并采用多重折边工艺,高强度螺栓组装而成。柜门采用静电喷塑,具有较高抗冲击和耐腐蚀能力,有很高的机械强度,有效保证外形的工艺美观。本文简要介绍了JYN1-40.5交流金属封闭型移开式开关柜产品的产品型号、结构特征、使用环境条件、技术参数、设备配置等内容。


联系我们获取更多关于JYN1-40.5交流金属封闭型移开式开关柜产品配置参数详细内容

业务专线:0731-88238888转8403

业务邮箱:hnac@cshnac.com

  • 产品特点
  • 技术参数
  • 系统组成

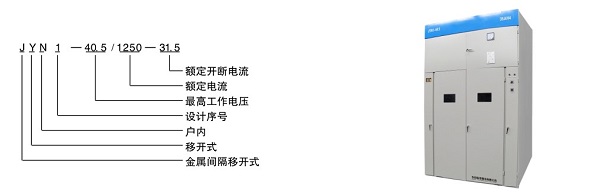

    【型号说明】



    【结构特征】


    柜体采用优质冷轧钢板经数控机床加工,并采用多重折边工艺,高强度螺栓组装而成。柜门采用静电喷塑,具有较高抗冲击和耐腐蚀能力,有很高的机械强度,有效保证外形的工艺美观;


    配用全新型复合绝缘真空断路器,并且具有同类手车互换间单的特点,可配用国产ZN23-40.5和ZN12-40.5真空断路器,能满足不同用户的要求;

    开关设备各功能小室均采用金属隔板封隔,并分隔成手车室、隔离触头室、电缆连接室、端子室;

    断路器、接地开关等操作均可在高压室门关闭情况下进行,即可实现关门操作;

    断路器手车、开关柜门之间的连锁均采用强制性机械闭锁装置,完全满足“五防”安全要求;

    电缆室有足够的联接及维修空间,电缆联接高度约为800mm,可联接多根电缆,维修方便;

    柜体分为四个单独的隔室,具有架空进出线、电缆进出线及其他功能方案,经排列组合后能成为各种方案形式的配电装置。


    【使用环境条件】


    正常设计海拔高度不超过1000米;如海拔高于1000米时,将按高原高海拔修正系数设计,制作时将采用满足高原高海拔的条件制作;


    周围空气温度为-35℃~+40℃, 24小时内平均温度不得高于+35℃,超过时,需要根据实际情况降容运行;


    相对湿度在最高温度+40℃时不超过50% ,在较低温度时允许有较大的相对湿度,如+20℃为90% ,应考虑到由于温度的变化可能会偶然产生凝露的影响,日平均值不大于95% ,月平均值不大于90%;

    水蒸汽曰平均值不大于Mpa ,月平均值不大于Mpa;

    设备安装时与垂直面的倾斜度不超过5度;

    地震烈度不超过8度;

    无经常性的剧烈振动;

    周围空气应不受腐蚀性或可燃气体、水蒸气等的污染


    【企业简介】


    华自科技股份有限公司(股票代码:300490)以智能控制、大数据分析决策系统为核心竞争技术,依托水利水电、智能变配电、环保、工业过程控制领域的优势市场地位,为用户提供工业物联一站式解决方案。公司在电站及泵站自动化控制设备市场占有率位居全国第一,并在新能源、轨道交通等新兴领域快速布局、实现突破,先后参与南水北调、沪昆高铁、长沙磁浮等国家精品工程的建设。


    联系我们获取更多关于JYN1-40.5交流金属封闭型移开式开关柜产品配置参数详细内容

    业务专线:0731-88238888转8403

    业务邮箱:hnac@cshnac.com


    【技术参数】




    【开关与抽屉尺寸配合表】
