HXGN-12(ZD)箱型固定式金属封闭开关设备产品


HXGN-12(ZD)箱型固定式金属封闭开关设备产品柜体主架采用冷轧钢板冲压成结构件并焊接成型侧立柱开孔采用模数化设计(E=20mm),柜门及外壳经环氧树脂静电喷塑处理,进线方式为:下进下出,体积小,外型美观,安装方便简单。本文简要介绍了HXGN-12(ZD)箱型固定式金属封闭开关设备产品的产品型号、结构特征、使用环境条件、技术参数、设备配置等内容。


联系我们获取更多关于HXGN-12(ZD)箱型固定式金属封闭开关设备产品配置参数详细内容

业务专线:0731-88238888转8403

业务邮箱:hnac@cshnac.com

  • 产品特点
  • 技术参数
  • 系统组成

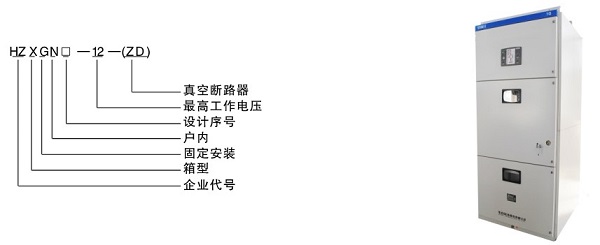

    【型号说明】



    【结构特征】


    柜体主架采用冷轧钢板冲压成结构件并焊接成型侧立柱开孔采用模数化设计(E=20mm),柜门及外壳经环氧树脂静电喷塑处理,进线方式为:下进下出,体积小,外型美观,安装方便简单;


    真空断路器和隔离开关采用侧装式也可采用正装式,母线室与真空断路器、隔离开关用钢板隔离,进、出线柜均可配有接地开关;


    断路器与隔离开关实现相互机械联锁,当断路器隔离开关断开后,柜门才能打开,完全满足“五防”安全要求;


    根据用户和设计要求,柜内可配真空断路器,也可配六氟化硫断路器,(SF6-六氟化硫开关)。柜内还可以灵活配装CT、PT及避雷器等元件


    【使用环境条件】


    正常设计海拔高度不超过1000米;如海拔高于1000米时,将按高原高海拔修正系数设计,制作时将采用满足高原高海拔的条件制作;


    周围空气温度为-35℃~+40℃, 24小时内平均温度不得高于+35℃,超过时,需要根据实际情况降容运行;


    相对湿度在最高温度+40℃时不超过50% ,在较低温度时允许有较大的相对湿度,如+20℃为90% ,应考虑到由于温度的变化可能会偶然产生凝露的影响,日平均值不大于95% ,月平均值不大于90%;

    水蒸汽曰平均值不大于Mpa ,月平均值不大于Mpa;

    设备安装时与垂直面的倾斜度不超过5度;

    地震烈度不超过8度;

    无经常性的剧烈振动;

    周围空气应不受腐蚀性或可燃气体、水蒸气等的污染


    【企业简介】


    华自科技股份有限公司(股票代码:300490)以智能控制、大数据分析决策系统为核心竞争技术,依托水利水电、智能变配电、环保、工业过程控制领域的优势市场地位,为用户提供工业物联一站式解决方案。公司在电站及泵站自动化控制设备市场占有率位居全国第一,并在新能源、轨道交通等新兴领域快速布局、实现突破,先后参与南水北调、沪昆高铁、长沙磁浮等国家精品工程的建设。


    联系我们获取更多关于HXGN-12(ZD)箱型固定式金属封闭开关设备产品配置参数详细内容

    业务专线:0731-88238888转8403

    业务邮箱:hnac@cshnac.com


    【技术参数】




    【开关与抽屉尺寸配合表】




    【企业简介】


    华自科技股份有限公司(股票代码:300490)以智能控制、大数据分析决策系统为核心竞争技术,依托水利水电、智能变配电、环保、工业过程控制领域的优势市场地位,为用户提供工业物联一站式解决方案。公司在电站及泵站自动化控制设备市场占有率位居全国第一,并在新能源、轨道交通等新兴领域快速布局、实现突破,先后参与南水北调、沪昆高铁、长沙磁浮等国家精品工程的建设。


    联系我们获取更多关于HXGN-12(ZD)箱型固定式金属封闭开关设备产品配置参数详细内容

    业务专线:0731-88238888转8403

    业务邮箱:hnac@cshnac.com


    【外型尺寸图】





    【企业简介】

          华自科技股份有限公司(股票代码:300490)以智能控制、大数据分析决策系统为核心竞争技术,依托水利水电、智能变配电、环保、工业过程控制领域的优势市场地位,为用户提供工业物联一站式解决方案。公司在电站及泵站自动化控制设备市场占有率位居全国第一,并在新能源、轨道交通等新兴领域快速布局、实现突破,先后参与南水北调、沪昆高铁、长沙磁浮等国家精品工程的建设。

          联系我们获取更多关于HXGN-12(ZD)箱型固定式金属封闭开关设备产品配置参数详细内容
          业务专线:0731-88238888转8403
          业务邮箱:hnac@cshnac.com
