PDJ型低压机组自动化系统
400V低压水轮发电机的计算机监控、自动控制、保护、测量、信号、远动等自动化功能。
  • 项目介绍
  • 产品特点
  • 主要功能
  • 技术参数

      400V低压水轮发电机的计算机监控、自动控制、保护、测量、信号、远动等自动化功能。

      *一次设备和二次设备设计在一个整体机柜中;
      *采用微机技术,实现400V低压机组的发电机主回路和发电机的自动控制、发电机的保护、发电机的二次测量、发电机的励磁(无刷励磁)以及水轮机的自动控制等集中于一体化的设计,并可实现与后台计算机通讯;
      *实现无人值守或少人值守;
      *设计有完善的自动控制系统,手动控制系统,保证二次设备部分元器件有损坏时,能正常发电;
      *元器件选用成熟厂家的产品,可靠性高;
      *采用先进冗余设计,今后升级的低成本考虑。


      1、完成机组的自动开机、自动停机、事故停机、紧急停机等的自动控制等功能;
      2、完成机组的自动准同期并网;
      3、具有有功功率与无功功率的自动调节功能;
      4、具有阀门与闸门的自动关闭功能;
      5、具有发电机三段式复合电压电流保护、零序电流保护、零序电压保护、过负荷保护、高频保护、低频保护、过电压保护、非电量保护、控制回路异常报警、TV断线报警等功能;
      6、具有三相电流、三相线电压、三相相电压、零序电流、零序电压、有功P、无功Q、CosΦ、发电机频率、电网频率等测量功能。

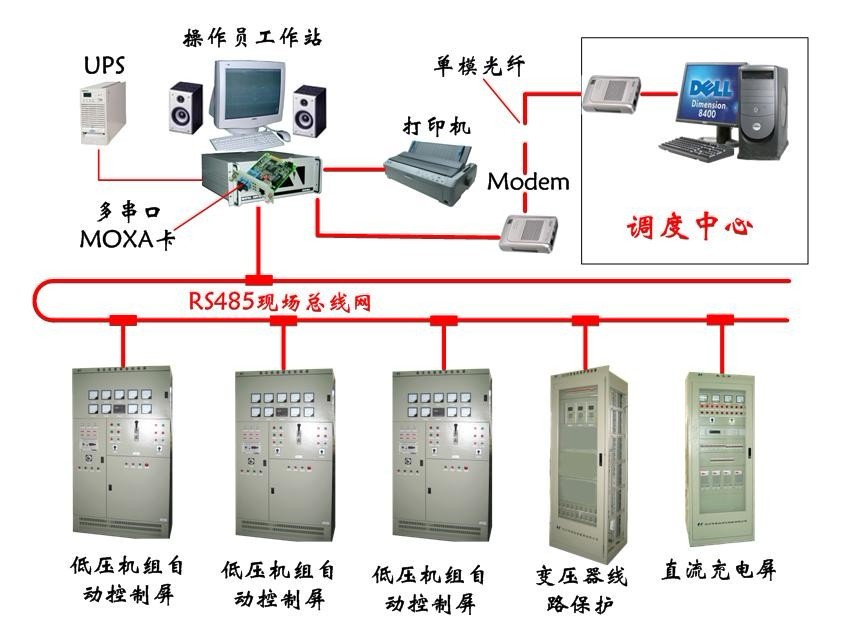

    400V低压机组现场总线网示意图

       1、适应于400V的100kW~800kW各种机组;
      2、具有RS485或以太网通讯接口,可与上位机与远方调度中心通讯;
      3、有16路开关量的采集功能;
      4、128次的事件顺序记录功能;
      5、故障前后60个周波的录波功能;
      6、检同期、检无压的并网功能(同期相位差1.0°~20.0°,同期压差1.0V~20.0V,同期频差0.02Hz~0.50Hz,无压定值5.0V~50.0V,合闸操作有效时间0.1s~20.0s);
      7、可配置励磁功能(励磁电压 :0~100V,励磁电流 :0~10A,最大励磁电流 :20A),适用于交流励磁机与低压无刷励磁系统;
      8、机组自动控制屏外形尺寸 : GGD屏  1200×800×2260 (宽×深×高);
      9、使用环境:-10℃~+55℃,相对湿度不大于90%,海拔3000米以下。

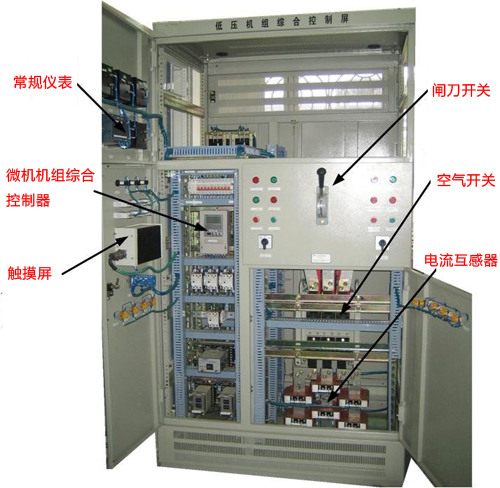

    400V低压机组自动控制屏结构图
